双立柱立车

双立柱数控立式车床
发布时间:2022-06-20 15:59:39

双立柱数控立式车床

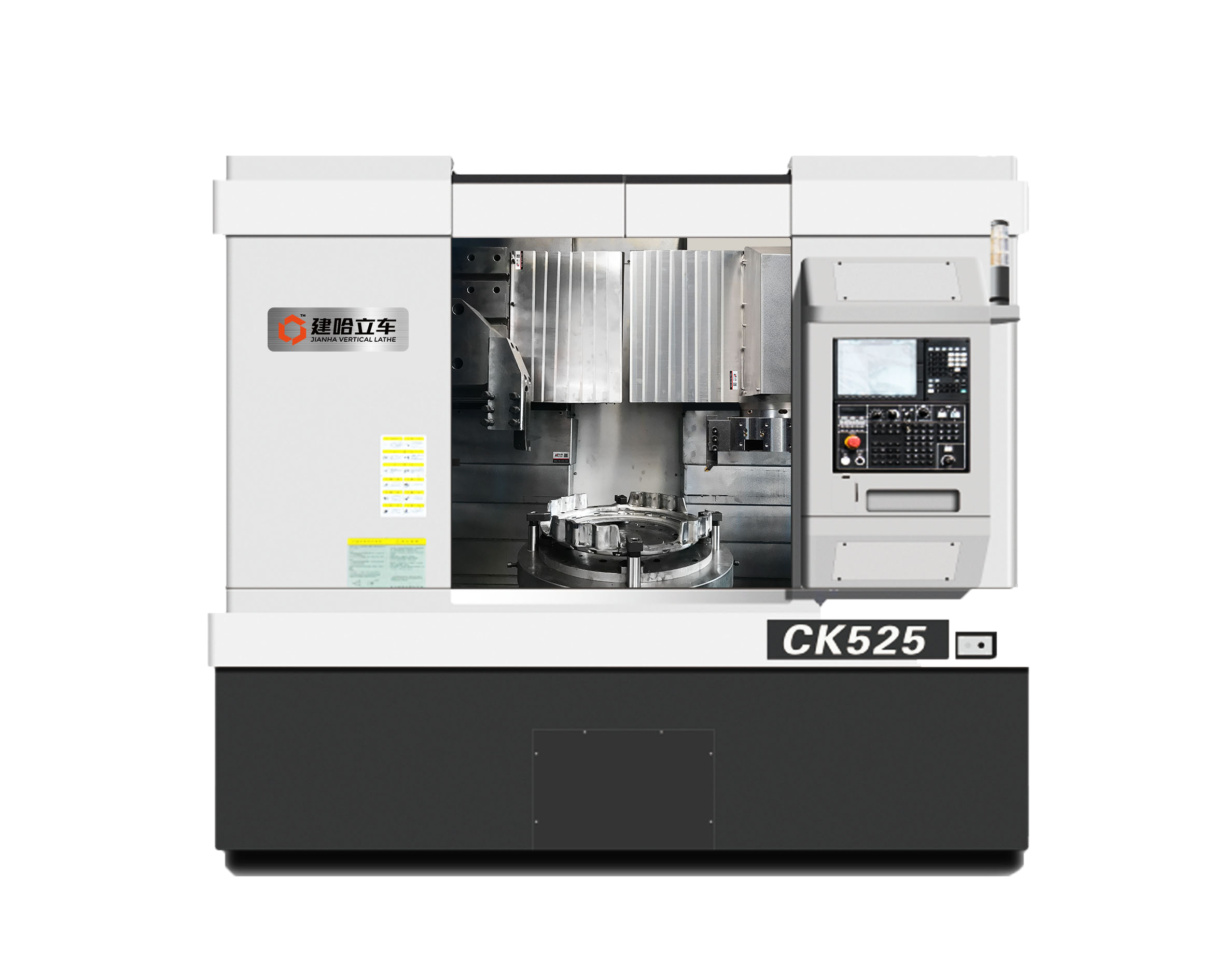

CK525 数控双立柱车床

双立柱数控立式车床属于大型机械设备,用于加工径向尺寸大而轴向尺寸相对较小,形状复杂的大型和重型工件。
与卧式车床相比,工件在卧式车床的夹装饰里面上的夹装。而立式车床主轴轴线为垂直布局,工作台台面处于水平平面内,因此工件的夹装与找正比较方便。这种布局减轻了主轴及轴承的荷载,因此立式车床能够较长期的保持工作精度。

双立柱数控立式车床主要功能

CK525/527 车床是一种自动化数控加工机床,机床采用双立柱结构形式,用来加工零件的内外圆柱面、锥面、端面、切槽及倒角,该机床特别适用于加工离合器的压盖、制动蹄铁、盘类等零部件的粗、精加工。

立式车床一般可分为单柱式和双柱式。小型立式车床一般做成单柱式,大型立式车床做成双柱式。立式车床结构的主要特点是它的主轴处于垂直位置。立式车床的主要特点是:工作台在水平面内,工件的安装调整比较方便。工作台由导轨支撑,刚性好,切削平稳。

主要特点:

机床采用滚柱型线性滑轨。具有超高刚性和超重负载能力。大幅度提升了机床纵横进给运动的定位精度和承载能力。

机床主轴带轮和主轴数控伺服电机带轮通过皮带链接,配置18.5KW电机,无级变速,且变速范围广。满足零件的粗加工和精加工对主轴转速的不同要求。

垂直以及水平方向进给均由伺服电机控制自动进给。垂直方向安装负载平衡机构,大大延长了四缸的使用周期。

机床刀架可以采用卧式多工位数控刀架或排刀。两面刀架可同时加工零件,大大提高工作效率。

主轴上端可根据客户要求配置圆盘式工作台或者液压卡盘。主轴下端配置回转油缸,用于压紧加工工件,或用于控制液压卡盘。

本机床可由用户选配广州数控、华中数控、北京凯恩帝等国产数控系统,也可选配发那科进口数控系统。

技术参数

单位

CK525

备注

最大回转直径

mm

650

最大加工直径

mm

500

主轴转速级数

无级

主轴转速范围

rpm

100-1000

切削进给速度

mm/min

0.1~1000

刀架垂直移动距离

mm

500

刀架水平移动距离

mm

280

纵向快移速度

mm/min

12

横向快移速度

mm/min

12

刀架形式

排刀、八工位

主电机功率

KW

18.5

伺服驱动

定位精度

mm

0.008/0.012

重复定位精度

mm

0.008

液压卡盘

mm

400或500

机床外形尺寸

mm×mm×mm

3000×2400×2700

×宽×高
